仲冬的太陽(yáng)似乎也怕起冷來(lái)，穿了很厚很厚的衣服，儲存每一份熱量，為明年枯木逢春、萬(wàn)物始生的生命奇跡準備著(zhù)。

四季交替過(guò)程中，工程行業(yè)的腳步持續向前，不曾停歇。然而，冬季施工對于防水行業(yè)來(lái)說(shuō)有一定的工藝限制，因為隨著(zhù)溫度的降低，個(gè)別工藝不再適用，如自粘卷材施工環(huán)境溫度不得低于5℃，否則會(huì )使卷材膠層粘性降低，影響卷材粘貼效果，無(wú)法最大限度保證施工質(zhì)量等；這種情況下，我們經(jīng)常所說(shuō)的熱熔施工工藝就脫穎而出了。

以常見(jiàn)SBS改性瀝青防水卷材熱熔工藝為例，可以在不低于-10℃環(huán)境下施工，相比自粘卷材可施工環(huán)境溫度范圍大幅提升，能較好的適應冬期施工環(huán)境要求；那到底如何施工，又需注意些什么？下面，我們來(lái)為小伙伴們介紹有關(guān)卷材熱熔施工工藝及注意事項，準備好了嗎？開(kāi)始嘍...

1、將基層清理干凈，基層應干燥（含水率≤9%）、平整、堅實(shí)，為卷材與基層的牢固粘接打下基礎；陰陽(yáng)角部位應做成圓弧狀或進(jìn)行倒角處理。

2、均勻涂刷基層處理劑，有利于提升卷材和基層之間的粘結力。

3、使用墨斗將每一幅卷材大面和附加層鋪貼的邊緣線(xiàn)以及搭接寬度線(xiàn)彈出，用于卷材后期對正。

4、大面卷材熱熔施工前將卷材進(jìn)行預鋪回卷操作，防止卷材后期施工時(shí)因未對正導致調整困難。

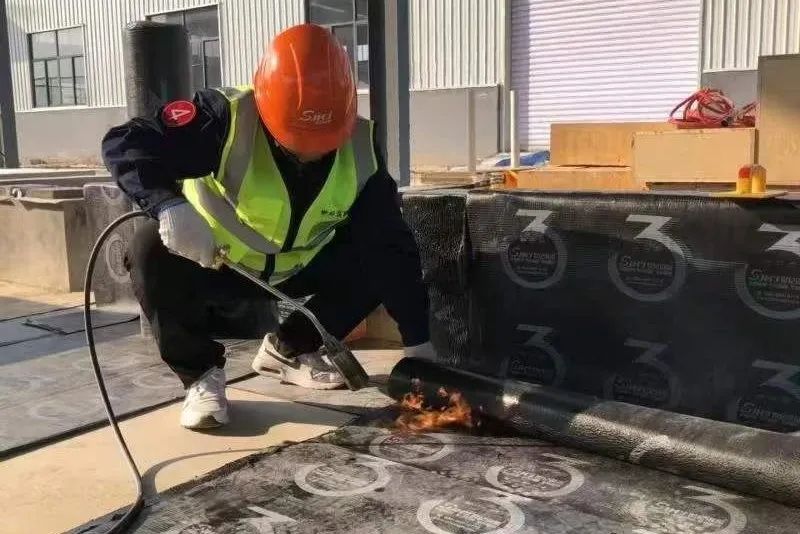

5、卷材進(jìn)行熱熔鋪貼時(shí)，持噴燈對著(zhù)待鋪的整卷卷材，使噴燈嘴距卷材及基層0.3-0.5m處加熱，進(jìn)行往復移動(dòng)烘烤（不得將火焰停在一處長(cháng)時(shí)間烘烤卷材，否則容易產(chǎn)生胎基外露和胎體與改性瀝青基料瞬間分離現象），加熱均勻，不得過(guò)分加熱燒穿卷材和加熱不充分使卷材難與基面粘結牢固。當卷材表面瀝青呈黑色光澤并伴有微泡（不得出現大量氣泡）及時(shí)推滾卷材進(jìn)行粘鋪，大面施工過(guò)程中，搭接邊部位需預留。

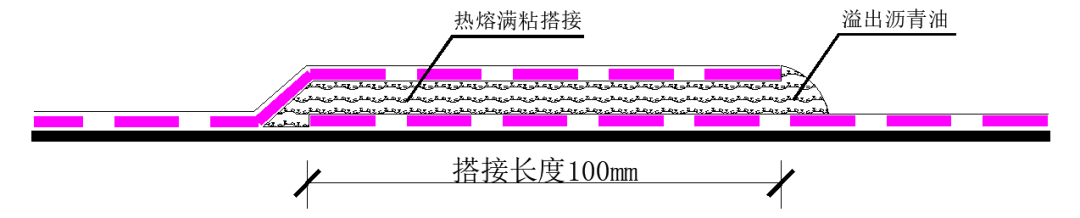

6、卷材搭接邊處理時(shí)需要兩人一組，一人手持噴槍在前烘烤卷材搭接邊兩層卷材接觸部位表面瀝青層，一人使用長(cháng)柄鋼壓輥滾壓搭接部位最上一層卷材，同時(shí)向前移動(dòng)，用噴燈充分烘烤搭接邊上層卷材底面和下層卷材上表面瀝青層，必須保證搭接處卷材間的瀝青密實(shí)熔合，且有熔融瀝青從邊端擠出，形成勻質(zhì)瀝青條，長(cháng)短邊搭接寬度不小于100mm。

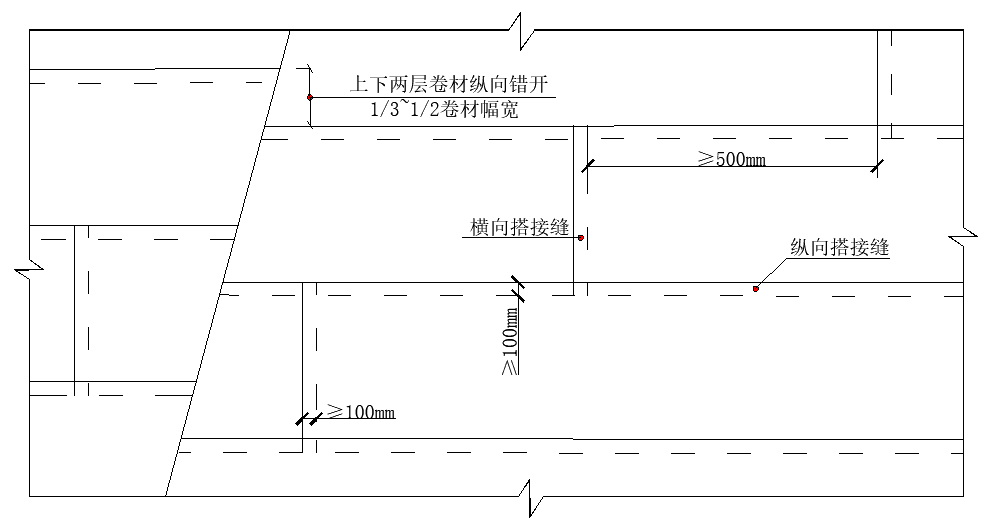

7、第二道卷材熱熔施工時(shí)，上下兩幅卷材長(cháng)邊搭接錯開(kāi)不小于1/3幅寬，左右相鄰兩幅卷材短邊搭接邊間距不小于500mm（或按地方標準要求），上下幅卷材應平行施工，熱熔工藝同第一道。

8、最后進(jìn)行卷材的收頭固定密封處理，邊緣部位打壓條固定，密封膏嵌縫密封。

1、基層應干燥，含水率≤9%，檢查方法一般是將1㎡卷材平坦地干鋪在基層上，靜置3h-4h左右后掀開(kāi)檢查，基層表面與卷材底部位置未見(jiàn)水印，表示滿(mǎn)足要求；

2、搭接邊熱熔施工時(shí)形成勻質(zhì)瀝青條，不得過(guò)分滾壓導致露出胎體；

3、熱熔防水卷材施工人員須經(jīng)過(guò)專(zhuān)門(mén)的施工安全培訓，施工現場(chǎng)不得有其他明火作業(yè)，現場(chǎng)如有易燃材料，也要采取隔離防護措施，以免引起火災；

4、熱熔改性瀝青防水卷材，在雨雪或5級大風(fēng)以上天氣、停止作業(yè)；

5、施工環(huán)境溫度低于-10℃時(shí)停止作業(yè)；

6、在防水施工過(guò)程中要戴好手套，避免燒傷、燙傷；

7、烘烤卷材不能過(guò)分加熱也不能加熱不到位；

8、密閉空間嚴禁熱熔法施工。

伙伴們，關(guān)于卷材熱熔施工您大致了解了嗎？若有疑問(wèn)可隨時(shí)致電世紀洪雨，知識海洋里我們并肩攜手；歲暮天寒，注意添衣保暖，祝君安康！
